Der ultimative Leitfaden für Hubarbeitsbühnen (AWPs): Technik, Auswahl und Sicherheit

Im Bereich der industriellen Wartung, des Bauwesens und des Facility Managements stellt die Ausführung von Aufgaben in der Höhe eine Reihe einzigartiger Herausforderungen in Bezug auf Sicherheit, Präzision und betriebliche Effizienz dar. Luftarbeitsbühnen (AWPs) haben sich als technische Lösung herausgestellt und ersetzen traditionelle Methoden wie Leitern und Gerüste. Dieser umfassende Leitfaden bietet eine Analyse auf Ingenieurebene der drei Hauptkategorien von Arbeitsbühnen – Arbeitsbühnen, Scherenbühnen und vertikale Mastlifte – Eintauchen in ihre mechanischen Konstruktionsprinzipien, kinematischen Fähigkeiten und anwendungsspezifischen Eignung, um eine datengesteuerte Entscheidungsfindung zu ermöglichen.

1. Definition von Hubarbeitsbühnen (AWPs): Eine systemtechnische Perspektive

Eine Hubarbeitsbühne (AWP) ist ein mobiles, mechanisch oder hydraulisch betätigtes System, das darauf ausgelegt ist, Personal, Werkzeuge und Materialien auf einer bestimmten Arbeitshöhe mit einer stabilen, geschlossenen Plattform zu positionieren. Aus systemtechnischer Sicht integriert ein AWP strukturelle, mechanische, hydraulische, elektrische und Steuerungssubsysteme, um eine sichere vertikale und/oder horizontale Verschiebung zu erreichen. Die Einhaltung gesetzlicher Vorschriften ist kein Zusatz, sondern eine grundlegende Designbeschränkung. Weltweit regeln Normen wie ANSI/SAIA A92 (Nordamerika) und die Maschinenrichtlinie 2006/42/EG (Europa, die eine CE-Kennzeichnung erfordert) Design, Herstellung, Prüfung und Verwendung. Diese Standards schreiben eine strenge Risikobewertung, Strukturberechnungen, Stabilitätstests und den Einbau von Sicherheitsvorrichtungen (z. B. Lasterkennung, Neigungssensoren, Notabstieg) vor und legen so ein formalisiertes Sicherheitsintegritätsniveau für den Betrieb fest.

2. Technischer Deep Dive: Primäre AWP-Klassifizierungen

2.1 Arbeitsbühnen: Gelenk- und Teleskopkinematik

Arbeitsbühnen zeichnen sich durch einen Gelenk- oder Teleskoparm (Ausleger) aus, der eine größere horizontale Reichweite und die Fähigkeit zur Überwindung von Hindernissen bietet. Ihre Kinematik definiert ihren Anwendungsbereich.

• Gelenkausleger: Verfügen über mehrere Gelenkpunkte (Knöchel), die eine komplexe, nichtlineare Pfadplanung ermöglichen. Die kinematische Kette ermöglicht das „Zusammenklappen“ und Manövrieren der Plattform über/unter Hindernissen. Zu den wichtigsten technischen Parametern gehören die Anzahl der Gelenkachsen, die maximale Stauhöhe und die kontinuierliche Schwenkfähigkeit des Drehtisches.
• Teleskopausleger (gerade): Nutzen Sie einen einzelnen, linear ausfahrbaren Arm über ineinander geschachtelte Hydraulikzylinder oder einen Ketten- und Kettenradmechanismus. Bei diesem Design steht die maximale horizontale Reichweite des Chassis im Vordergrund. Die kritische Analyse konzentriert sich auf das Momentlastdiagramm, das den sicheren Arbeitsbereich als Funktion des Auslegerwinkels und der Ausladung definiert.
• Angetriebene/Raupenausleger: Integrieren Sie den Auslegeraufbau in ein Raupenfahrwerk. Das Raupensystem bietet einen niedrigen Bodendruck (gemessen in psi oder kPa) und verbesserte Traktion auf unbefestigtem, unebenem oder weichem Gelände. Zu den technischen Überlegungen gehören die Steigfähigkeit (häufig über 45 %), die Bodenfreiheit und die unabhängige Steuerung jeder Spur für eine präzise Spurführung.

2.2 Scherenhebebühnen: Vertikale Verschiebung über pantografische Mechanismen

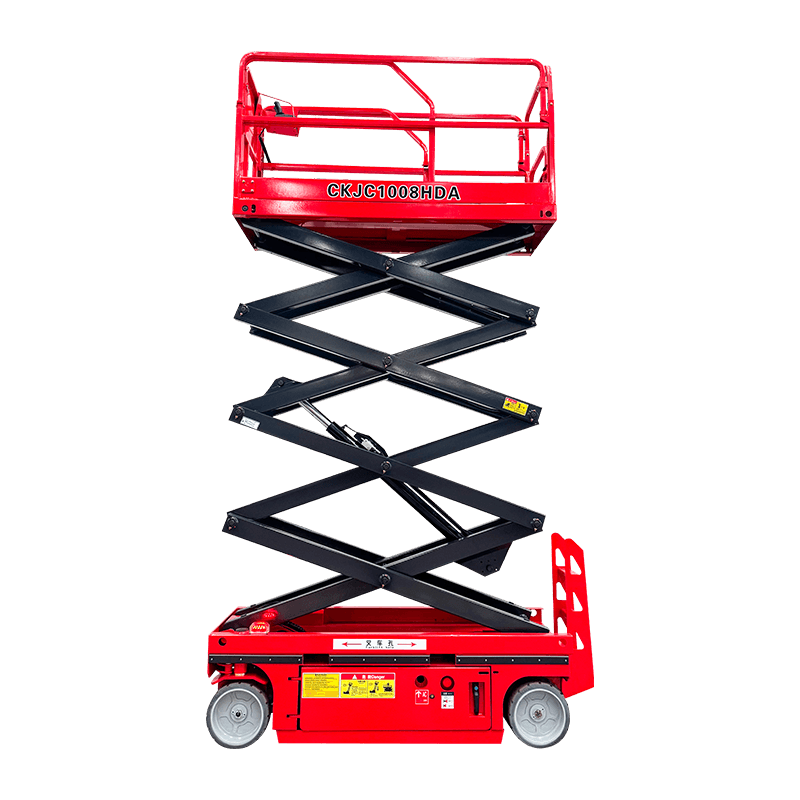

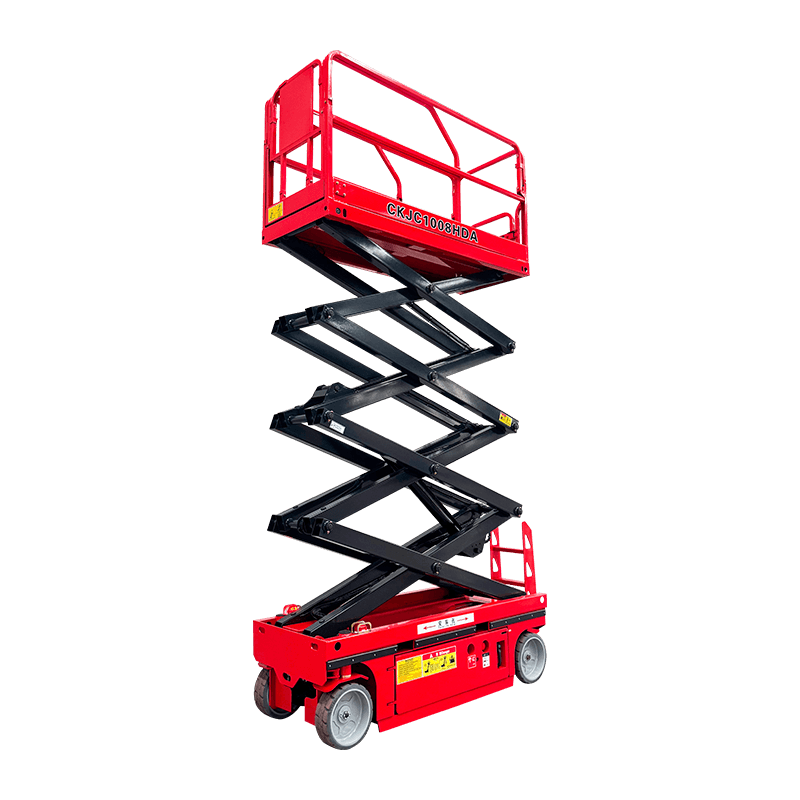

Scherenhebebühnen verwenden einen verbundenen, klappbaren Pantographiemechanismus (Scherenmechanismus), um eine streng vertikale Plattformverschiebung zu erreichen. Die Mechanik des Systems basiert auf den Prinzipien eines kollabierenden „N“-Musters, bei dem die Kraft des Hydraulikzylinders in vertikalen Hub vervielfacht wird. Die wichtigsten technischen Vorteile sind:

• Hohe strukturelle Steifigkeit und Belastbarkeit: Die dreieckigen Scherenarme bieten einen hervorragenden Widerstand gegen Biegemomente und tragen große Deckflächen (oft 20 Quadratfuß) und erhebliche verteilte Lasten (z. B. 1000 Pfund).
• Stabilität: Das große Basis-Höhe-Verhältnis und der niedrige Schwerpunkt während der Fahrt verbessern die Stabilität, obwohl Abstützungen gemäß ANSI A92.20-Stabilitätstests für Anwendungen mit größerer Höhe von entscheidender Bedeutung sind.

Typische Anwendungen sind großflächige Arbeiten mit vertikalem Zugang in Industrieanlagen, Lagerhallen und Montagehallen, bei denen eine stabile, geräumige Arbeitsfläche von größter Bedeutung ist.

2.3 Vertikale Mastlifte : Präzisionstechnik für beengte Räume

Vertikale Mastlifte , auch Personenaufzüge oder Schiebeaufzüge genannt, stellen eine spezielle Lösung dar, die auf maximale Raumeffizienz ausgelegt ist. Das zentrale Konstruktionsprinzip ist die vertikale Verschiebung über einen oder mehrere ineinandergreifende Mastabschnitte, die durch Präzisionsrollen oder -lager innerhalb eines Chassis mit minimaler Stellfläche geführt werden.

2.3.1 Kritische Design- und Auswahlparameter

Auswählen eines vertikaler Mastlift erfordert eine gründliche Analyse der Spezifikationen anhand betrieblicher Einschränkungen.

• Arbeitshöhe vs. Plattformhöhe: Eine grundlegende Spezifikationsverwirrung ergibt sich aus der Frage: Was ist die maximale Arbeitshöhe eines vertikalen Mastlifts? Ingenieure müssen zwischen *Plattformhöhe* (der Höhe der Leitplanke) und *Arbeitshöhe* (der maximal erreichbaren Höhe für einen Arbeiter, typischerweise Plattformhöhe ~2 m) unterscheiden. Das Bemessungslastmoment und der strukturelle Sicherheitsfaktor werden auf Grundlage der vollständig ausgefahrenen Mastkonfiguration berechnet.
• Kraftwerksanalyse: Bewertung eines Preis und Spezifikationen für den elektrischen Vertikalmastlift beinhaltet ein Total Cost of Ownership (TCO)-Modell. Elektrische Antriebe (24 V oder 48 V Gleichstrom) bieten keine lokalen Emissionen, sind geräuscharm (<70 dBA) und haben einen geringen Wartungsaufwand (bei einigen Modellen keine Hydraulik), was sie ideal für sensible Innenräume macht. Zu den technischen Spezifikationen müssen die Amperestundenzahl (Ah) der Batterie, der Ladegerättyp und der Arbeitszyklus gehören.
• Mastkonfiguration und Stabilität: Masten können ein-, zwei- oder dreistufig sein. Ein breiteres Mastprofil (oft doppelt) erhöht die seitliche Stabilität und den Widerstand gegen Durchbiegung unter Last. Die Kleiner vertikaler Mastlift für Schmalganganwendungen Für Breiten unter 32 Zoll (810 mm) wird häufig ein einzelner, zentral angeordneter Mast verwendet, die Plattformkapazität ist jedoch möglicherweise geringer oder die Durchbiegungseigenschaften sind unterschiedlich.

2.3.2 Betriebsvorteile und Begründung

Die Entscheidung für den Einsatz eines Mastlifts basiert auf quantifizierten Vorteilen. Eine technische Bewertung der Vorteile des Einsatzes vertikaler Mastlifte bei der Lagerwartung verrät:

• Räumliche Optimierung: Durch das minimale Eindringen der Hülle bleiben die Gangbreite und die Lagerdichte erhalten. Die Stellfläche beträgt oft weniger als 25 % einer Scherenhebebühne mit vergleichbarer Kapazität.
• Ergonomie- und Produktivitätsgewinne: Beseitigt die Ermüdung und Gefahr des Leitergebrauchs. Die Plattform bietet eine stabile Basis für Werkzeuge und ermöglicht so längere, produktivere Arbeitszyklen bei Zweihandbedienung.

Dies geht direkt auf die grundlegende Frage ein: Warum einen vertikalen Mastlift einer Leiter vorziehen? Die Antwort ist eine quantifizierbare Reduzierung des Sturzrisikos (eine der Hauptursachen für Verletzungen am Arbeitsplatz) und eine messbare Steigerung der Arbeitseffizienz und -qualität.

2.3.3 Sicherheits- und Wartungsprotokolle

Sicherheit ist ein technisches Ergebnis, keine Annahme. Das Verfahren für So bedienen Sie einen vertikalen Mastlift sicher ist in Normen kodifiziert und muss Folgendes umfassen:

• Inspektion vor Inbetriebnahme: Überprüfen Sie die strukturelle Integrität, Leitplanken, Torverriegelungen, den Zustand von Rädern und Rollen sowie die Funktionalität der Steuerung.
• Gefährdungsbeurteilung des Standorts: Überprüfen Sie die Tragfähigkeit des Bodens, identifizieren Sie Hindernisse über der Decke und stellen Sie sicher, dass der Bereich abgesperrt ist.
• Stabilitätsmanagement: Bewegen Sie das Gerät niemals im angehobenen Zustand. Verwenden Sie Stützen, sofern vorhanden und im Handbuch angegeben.

Die Zuverlässigkeit wird durch einen vorbeugenden Wartungsplan gewährleistet. Das Protokoll für So warten und warten Sie einen vertikalen Mastlift umfasst geplante Aufgaben: Mastrollen/Ketten schmieren, Befestigungselemente prüfen und anziehen, Drahtseile oder Hydraulikzylinder auf Verschleiß prüfen, Sicherheitsvorrichtungen unter Belastung testen und die Integrität des elektrischen Systems überprüfen.

3. Fortgeschrittene Auswahlmethodik: Eine vergleichende technische Analyse

3.1 Entscheidungsmatrix basierend auf Betriebsparametern

Die Auswahl ist ein Optimierungsproblem mit mehreren Variablen. Zu den wichtigsten unabhängigen Variablen gehören: Erforderliche Arbeitshöhe (H), horizontale Reichweite (R), Gangbreitenbeschränkung (W). _a ), Bodenbedingungen (G) und Arbeitszyklus (C).

3.2 Direkter Systemvergleich

Ein häufiger technischer Kompromiss in engen Innenräumen wird durch die Frage erfasst: Vertikaler Mastlift vs. Scherenlift: Was ist besser für den Innenbereich? Die folgende Tabelle bietet einen Vergleich auf Systemebene.

3.3 Überlegungen zur Beschaffung und zum Lebenszyklus

Der letzte Schritt betrifft die Beschaffungsstrategie. Für kurzfristige oder projektspezifische Bedürfnisse bietet sich die Abfrage an Wo kann ich in meiner Nähe einen vertikalen Mastlift mieten? führt zu einer technischen Mietbewertung: Einsicht in das Inspektions- und Wartungsprotokoll des Geräts (gemäß ANSI A92.22), Überprüfung des aktuellen Lastschilds und Handbuchs sowie Bestätigung der Funktionalität aller Sicherheitsvorrichtungen. Für langfristige Szenarien mit hoher Auslastung umfasst der Einkauf eine detaillierte Lebenszykluskostenanalyse, bei der die anfänglichen Investitionsausgaben gegen die erwartete Wartung, den Energieverbrauch und den Restwert abgewogen werden.

4. Fazit: Eine systembasierte Auswahlphilosophie

Die Auswahl des optimalen AWP ist eine Übung in der angewandten Systemtechnik. Es erfordert die Abbildung der technischen Spezifikationen und kinematischen Fähigkeiten von Arbeitsbühnen (für Reichweite), Scherenarbeitsbühnen (für Stabilität und Last) und vertikaler Mastlifts (zur Auflösung räumlicher Einschränkungen) auf einen genau definierten Satz von Aufgabenanforderungen und Umgebungseinschränkungen. Das höchste Gewicht muss immer den Sicherheitsparametern und der Einhaltung gesetzlicher Vorschriften beigemessen werden. Durch die Übernahme dieses analytischen Ansatzes können Facility Manager, Projektingenieure und Sicherheitsbeauftragte Geräte spezifizieren, die nicht nur ihre Arbeit erledigen, sondern diese auch mit maximaler Effizienz, minimiertem Risiko und technischer Zuverlässigkeit erledigen.

5. Häufig gestellte Fragen (FAQ)

F1: Unsere Einrichtung verfügt über Gänge mit einer Breite von weniger als 40 Zoll. Welche AWP-Optionen gibt es für die Wartung von Leuchten in 25 Fuß Entfernung?

A: Dies ist der endgültige Antrag für a Kleiner vertikaler Mastlift für Schmalganganwendungen . Sie müssen ein Modell auswählen, dessen Fahrgestellbreite kleiner ist als Ihre lichte Gangbreite (normalerweise <36 Zoll) und dessen Plattformhöhe über Ihrer erforderlichen Arbeitshöhe liegt (25 Fuß Arbeitshöhe ≈ 23 Fuß Plattformhöhe). Stellen Sie sicher, dass der Wenderadius des Geräts mit Ihren Gangkreuzungen kompatibel ist.

F2: Wie kann ich mich bei der Wartung der Innenbeleuchtung einer Fabrik technisch zwischen einer Masthebebühne und einer Scherenhebebühne entscheiden?

A: Die zentrale technische Entscheidung hängt von räumlichen Einschränkungen im Vergleich zu Aufgabenanforderungen ab, wie im dargelegt Vertikaler Mastlift vs. Scherenlift: Was ist besser für den Innenbereich? Vergleich. Führen Sie eine Messvermessung durch: Wenn die Gänge breit sind (> 6 Fuß) und die Aufgaben mehrere Vorrichtungen umfassen, die erhebliche Werkzeuge/Materialien erfordern, ist eine Scherenhebebühne möglicherweise effizienter. Wenn die Gänge schmal sind (< 4 Fuß) und die Aufgaben aufeinanderfolgende Einzelreparaturen umfassen, führt die Zugänglichkeit eines Mastlifts zu einer höheren Gesamtproduktivität trotz einer möglicherweise langsameren Zykluszeit pro Vorrichtung.

F3: Was ist aus sicherheitstechnischer Sicht der Hauptvorteil eines Mastlifts gegenüber einer Leiter?

A: Warum einen vertikalen Mastlift einer Leiter vorziehen? Der Hauptvorteil ist die Bereitstellung von a kollektives Absturzsicherungssystem . Bei einer Leiter kommt es auf das Gleichgewicht und die Schulung des Benutzers an (eine persönliche Schutzmaßnahme). Ein Mastlift verfügt über ein konstruiertes Leitplankensystem (Fußbretter, Mittelgeländer, Tor), das als passives Absturzverhinderungssystem fungiert und die Absturzgefahr für alle Benutzer effektiv eliminiert, was eine Kontrolle höherer Ordnung in der Hierarchie der Risikokontrollen darstellt.

F4: Was ist bei der Überprüfung der Spezifikationen die genaue technische Definition der „maximalen Arbeitshöhe“?

A: Auf Nachfrage Was ist die maximale Arbeitshöhe eines vertikalen Mastlifts? , müssen Sie die definierte Testmethodik anfordern. Gemäß den ANSI/SAIA A92-Standards sollte es sich um den vertikalen Abstand vom Boden bis zur Oberkante des Geländers (Plattformhöhe) ODER um die maximal erreichbare Reichweite einer 6 Fuß großen Person handeln. Namhafte Hersteller liefern beide Werte. Die Tragwerksplanung und Stabilitätsberechnung basiert auf der Plattformhöhe bei maximaler Nennlast.

F5: Wir evaluieren elektrische Mastlifte für eine Reinraumumgebung. Welche technischen Daten sind neben dem Preis entscheidend?

A: Beim Analysieren Preis und Spezifikationen für den elektrischen Vertikalmastlift Für eine kontrollierte Umgebung muss Ihre technische Checkliste Folgendes enthalten: 1) Material und Verarbeitung: Elektrophoretische oder pulverbeschichtete Farbe, um Korrosion zu verhindern und das Ablösen von Partikeln zu verhindern. 2) Kontaminationskontrolle: Abgedichtete Lager, spurfreie Rollen und optional ein regeneratives Antriebssystem zur Minimierung von Bremsstaub. 3) Batteriechemie: Versiegelte Bleisäure (SLA) oder Lithium-Ionen (Li-Ion). Li-Ion bietet eine längere Lebensdauer, schnelleres Laden und kein Ausgasen, jedoch bei höheren Investitionskosten. 4) EMI/RFI-Emissionen: Stellen Sie sicher, dass die Motorsteuerung den Anforderungen der Einrichtung hinsichtlich elektromagnetischer Störungen entspricht.

6. Referenzen und Industriestandards

• ANSI/SAIA A92.20 – 2021: „Entwurf, Berechnungen, Sicherheitsanforderungen und Testmethoden für mobile Hubarbeitsbühnen (MEWPs)“
• ANSI/SAIA A92.22 – 2021: „Sichere Nutzung mobiler Hubarbeitsbühnen (MEWPs)“
• ISO 16368:2020 „Mobile Hubarbeitsbühnen – Konstruktionsberechnungen, Sicherheitsanforderungen und Prüfverfahren“
• OSHA 29 CFR 1926.453 – „Aerial Lifts“ (U.S. Occupational Safety and Health Administration)
• Die Maschinenrichtlinie 2006/42/EG (Europäische Union)
• Proctor, S.P. & Mitera, J. (2018). Absturzsicherung und Sicherheit von Hubarbeitsbühnen: Ein technischer Leitfaden. American Society of Safety Professionals.
•
